전기공사 배관 및 매입박스 설치 공사!

1. 배관의 색상 구분

구분	회로	색상	비고
강전	전등	흑색
	전열	청색
약전	TV, 통합배선	황색
	홈네트워크	·녹색
	원격검침, CCTV, 비상콜	회색
소방	소방, 비상방송	적색
	계단유도등	녹색

2. Cable 배선의 색상

▶ 부하 평형 유지와 오결선에 의한 단락사고 방지를 위하여 전선색상을 구분한다.

· 접지선 이외의 선은 원칙적으로 녹색 사용을 금지

· 가능한 배선의 색상을 단순화시켜 작업이 용이토록 함

2.1. 전선 색상 기준

구분	전압측	중성선	접지
교류	흑색(R),적색(S),청색(T)	백색 또는 회색	녹색
직류	청색(-),적색(＋)

2.2. 전등 전열 기본 색상

구분	상선	중성선	접지
전등	흑색,적색,청색(4㎟,2.5㎟)	백색(4㎟,2.5㎟)	녹색(4㎟)
전열	청색(-),적색(＋)	백색(4㎟)	녹색(4㎟)

3. Cable Tray 설치

3.1. 시공도

Cable Tray 시공도 ​

​

3.2. 설치

▶설치시기 : 골조공사 완료, 천정 및 바닥정리 완료 후 ▶협의 및 관리사항 ⊙건축 •시공순서 결정 및 보양방법(천정마감 공정) ⊙설비 •Duct 및 배관의 경로와 설치높이 •규격품 사용으로 현장 가공 최소화 •Insert 매립 현황파악	​ ​

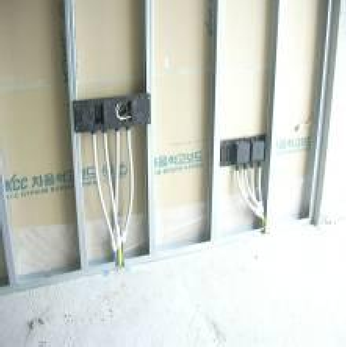

4. 건식벽체 매입 배관

• 경량벽체용 박스를 사용 •세대간 규격화 통일화 시공 •사전에 세대별 Type별 수량 및 보조대 제작 후 시공(PVC 재질 및 철판) •건축공정과 사전 시공방법 및 위치결정(SHOP DWG) •세대 내부 경량 칸막이 스터드 도면협의 •인테리어 확정 도면대로 시공 요망

​ ​

5. 골조 매입 배관

5.1. 박스위치 확인 및 취부

시공도면과 위치가 같은지 확인

CON’C 타설시 박스가 들뜨지 않도록 슬라브에 확실히 고정할 것

각 기구별(조명기구, 스피커, 감지기 등) 마감 시 미관 고려하여 박스 위치 선정

5.2.옹벽 배관

마감면을 고려한 높이 확인

함종류의 경우 CON’C 타설 시 변형을 방지하기 위하여 함 내부에 보강 목을 설치할 것

함 취부시 옹벽 철근을 부득이 절단할 경우 철근으로 보강할 것

CON’C 타설 시 진동 및 압력으로 박스 또는 배관이 탈락되거나 변형되지 않도록 확실히 고정할 것

5.3.슬라브 배관

배관과 배관 사이를 이격(30MM 이상)하고 배관이 3개 이상 교차되지 않도록 시공하여

구조물의 강도가 떨어지지 않도록 할 것

배관은 상부근과 하부근 사이로 포설하되 가급적 상부근에 묶는다

(천정 작업, 설비 배관 시 천정 앙카 작업으로 배관 파손 우려)

매입 배관의 굵기는 구조물의 강도를 감소시키지 않도록 시설하며 슬라브 두께의 1/3 이하로 한다

배관은 직선 배관을 원칙으로 하며 굴곡이 있을 경우 굴곡면 안 측의 반지름은 관 안 지름의 6배 이상으로 한다

CON’C타설시 배관의 탈락을 방지하기 위하여 박스에서 300MM 이내에서 철근에 결속선으로 고정할 것

배관을 건축 및 설비의 슬리브에서 최대한 이격 하여 시공할 것

5.4.BOX청소

박스 등을 점검하여 녹이나 부식이 발생할 우려가 있는 부분에는 방청도료를 칠하는 것이 바람직함

입선 전 배관 내의 수분을 제거한다.

특히 동절기에는 수분이 동결되어 봄철까지 입선을 못하는 경우가 있으므로 주의하여 관리할 것

​

6. AL-Form의 배관 및 매입 박스 설치공사

No	문제점	방지대책
1	•박스와 고무아대가 콘트리트타설 시 분리되는 현상 발생	•자재선정시 박스와 아대의 결합력이 좋은지 확인 •박스상부를 철근으로 고정시공 •결속선 처리시 콘넥터 부동시 결속
2	•알폼해체시 콘스리브가 알폼에서 분리되어 콘크리트에 매립시 제거가 어려움	•콘스리브에 테이프 및 이형제 도포 •알폼제거 후 신속히 콘스리브 제거 실시 •콘스리브시공 위치에 형틀과 협의하여 구멍뚫기 작업
3	•상하부층의 알폼위치의 상이함으로 인한 전기재작업 및 수정작업	•형틀공정에 정확한 위치 시공요청
4	•고무지지대가 견고하지 못하거나 타공정 작업자에 의한 파손발생	•고무아대 지지 철저시공 •타공정과 협의하여 상호협조 부탁
5	•최초 아대설치의 오시공시 시공오차를 발견하기가 어렵다	•철저한 SHOPDWG 과 정밀검측시공이 필요

​

​
